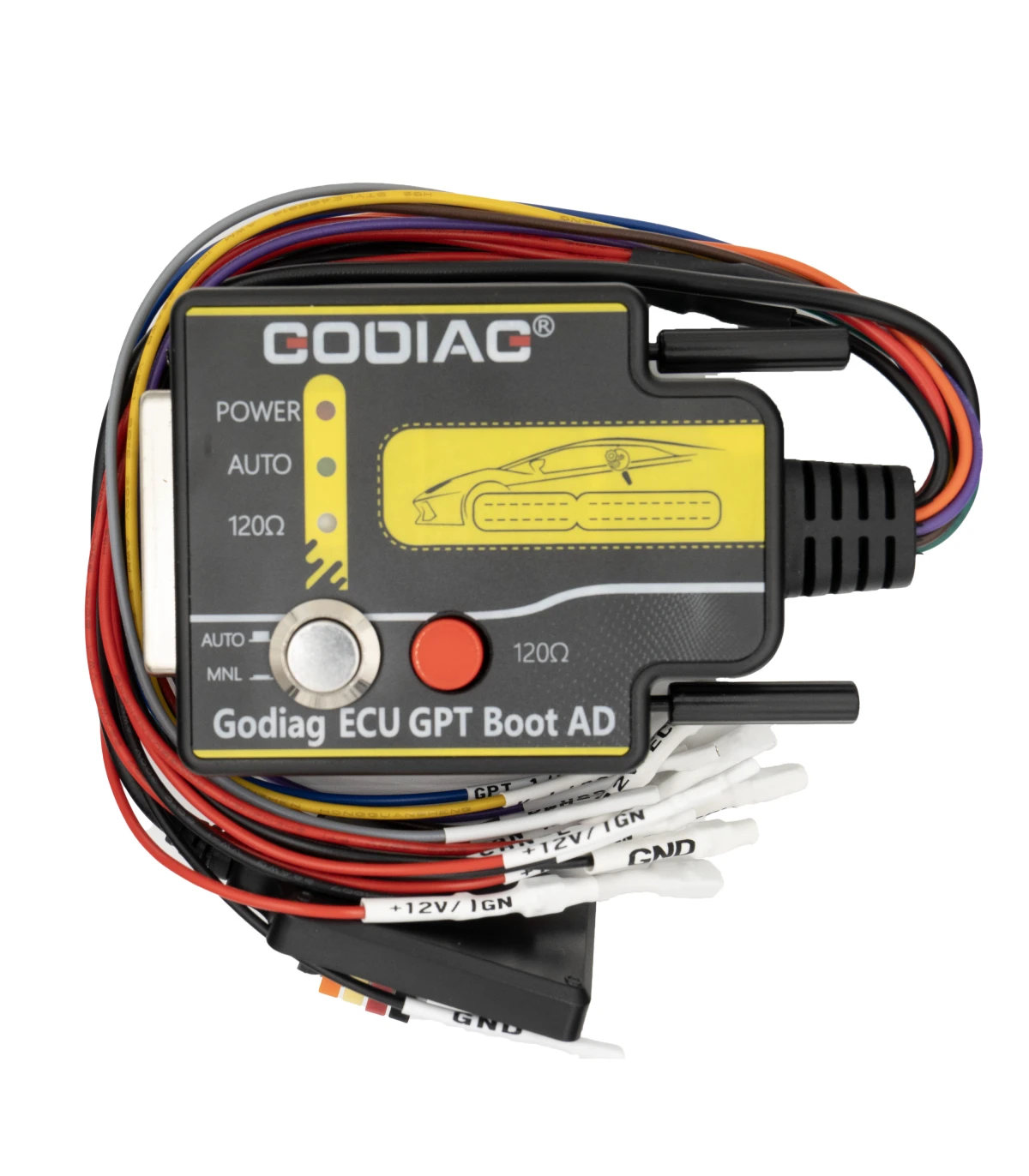

Adaptateur de Programmation GODIAG ECU GPT Boot AD
L'adaptateur GODIAG ECU GPT Boot AD est une interface matérielle conçue pour la lecture et l'écriture des données des calculateurs moteur (ECU). Il permet d'établir des connexions sécurisées en modes OBD2 Bench, GPT Bench (sans ouverture du boîtier) et BOOT (avec ouverture de l'ECU) via des outils de programmation compatibles.
Lire la suiteMontrer moins
Référence:
GODIAG-ECUGPT-BootAD
Comparateur0
Favoris

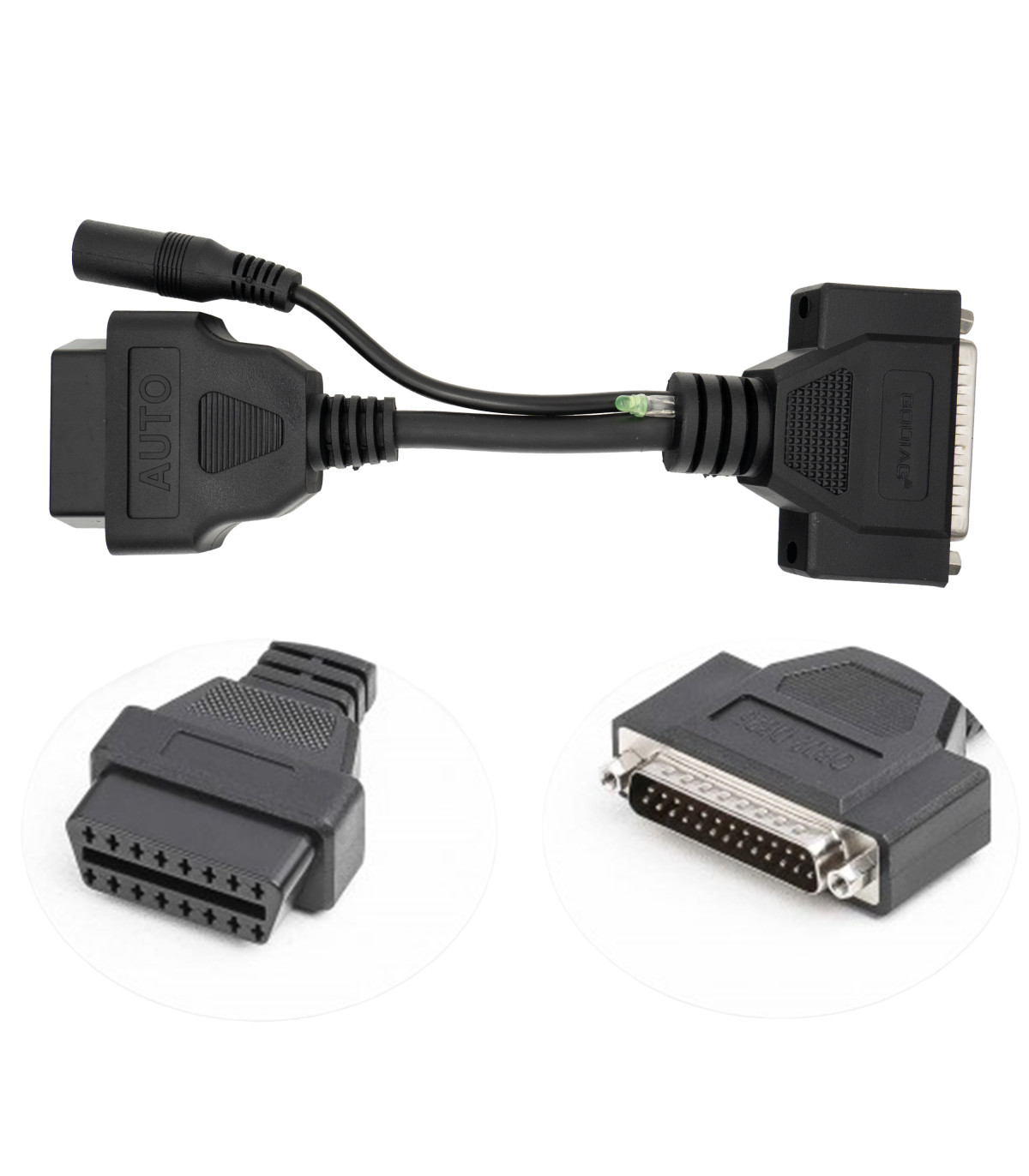

L'adaptateur GODIAG ECU GPT Boot AD sert d'interface de liaison électrique et logique entre un calculateur automobile (ECU) et un outil de diagnostic ou de programmation.
Lire la suiteMontrer moins
L'appareil gère la commutation d'alimentation, qu'elle soit commandée manuellement via un interrupteur, ou automatiquement via la ligne L. Il est capable de transmettre les signaux spécifiques nécessaires à l'activation des microprocesseurs de calculateurs, incluant les lignes RESET, BOOT, CNF1, GPT1, GPT2, 5V, 3.3V, VPP et GND.
Le dispositif inclut une carte de résistance dédiée au mode BOOT, conçue avec une protection contre les courts-circuits. Cette architecture matérielle limite les risques de dommages électriques sur la carte mère du calculateur en cas d'erreur de câblage lors des opérations de lecture ou d'écriture.
Cet équipement s'utilise pour le clonage d'ECU, la vierginisation, la lecture de données (ISN, PIN), et la lecture/écriture des mémoires Flash et EEPROM, que l'ECU soit fermé (mode Bench/GPT) ou ouvert directement sur le circuit imprimé (mode Boot).
