La platine d'adaptation MCKB140 (140-KY-V1.0) est un support matériel destiné à connecter les circuits imprimés de télécommandes automobiles à un programmateur de clés. Elle permet l'exécution d'opérations de lecture, d'écriture et de renouvellement sur différents formats de puces et de cartes électroniques.
Ce module d'interface est conçu pour les techniciens effectuant le traitement et la programmation de clés automobiles. Il intègre de multiples emplacements de connexion compatibles avec divers formats de boîtiers de puces, notamment QFN24, QFN32, QFN40 et TSSOP38.

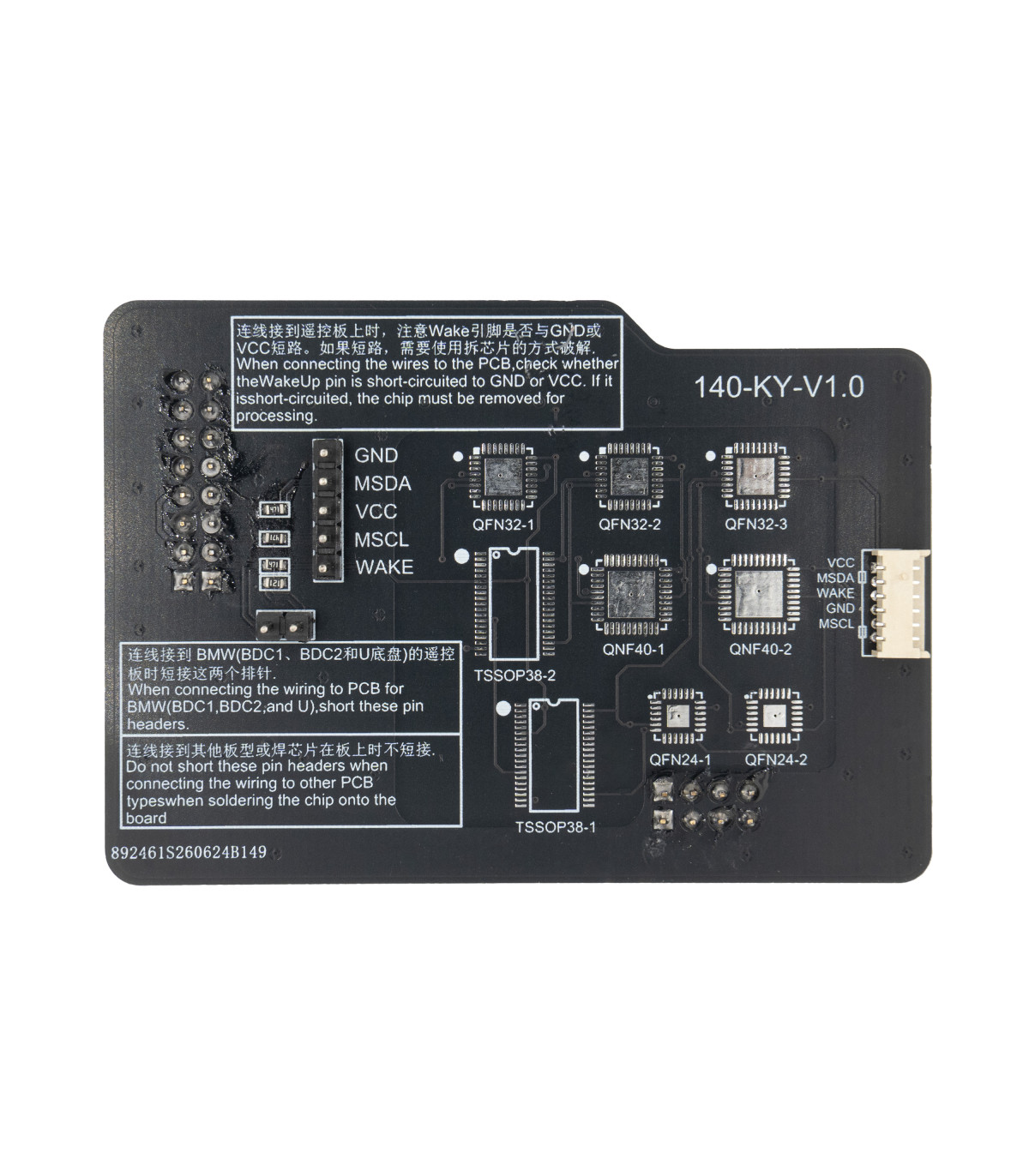

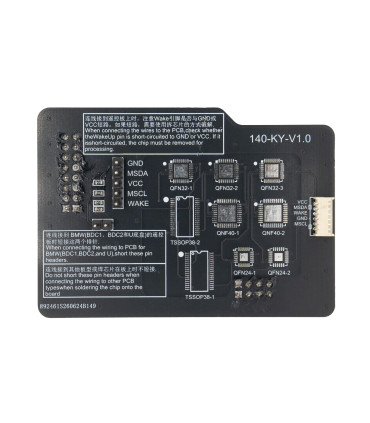

La platine dispose de points de contact étiquetés pour les signaux GND, MSDA, VCC, MSCL et WAKE, permettant d'interfacer les circuits imprimés de télécommandes. Elle prend en charge des configurations matérielles spécifiques, telles que les modules BMW (BDC1, BDC2, et U-bottom). Les instructions de câblage imprimées sur le circuit indiquent les procédures de pontage à effectuer selon l'état de la broche Wake et le type de PCB cible lors du traitement des puces.
